Z बेंड्स या जॉगल्स के रूप में भी जाना जाता है, ऑफसेट पंच और डाई सेट एक ही समय में दो मोड़ बनाने में सक्षम है। यह उन अनुप्रयोगों के लिए समाधान है जिनमें सामग्रियों को एक साथ जोड़ने की आवश्यकता होती है या जब आपको दूसरा मोड़ बनाने की आवश्यकता होती है जो पहले मोड़ में हस्तक्षेप नहीं करेगा।
फायदे ▶ बक्सों को आसानी से और जल्दी मोड़ना ▶ तैयार प्रोफ़ाइल को आसानी से हटाना ▶ पंच/शीर्ष उपकरणों के साथ संगत ▶ व्यक्तिगत उत्पादन संभव
लाभ दो या तीन स्ट्रोक में उत्पादन, स्प्रिंग लोडेड होल्ड-डाउन-डिवाइस के माध्यम से निशानों को कम करना, सक्रिय घटकों को कठोर किया जाता है, एकीकृत बैकगेज के माध्यम से उच्च पुनरावृत्ति, परीक्षण मोड़ के माध्यम से कार्यात्मक परीक्षण और समायोजन - आपके नमूना शीट के साथ, न्यूनतम 4,0 मिमी तक सामग्री की मोटाई के लिए उपयुक्त। अंदर Ø: स्टील और एल्यूमीनियम के लिए 2,5 मिमी x सामग्री की मोटाई, स्टेनलेस स्टील के लिए 3,0 मिमी x सामग्री की मोटाई
टनभार 150 kN/m अधिकतम। सामग्री 42Cr: 900-1150 N/mm2 लाभ - बंद प्रोफाइल को मोड़ा जा सकता है - बड़े चैनल प्रोफाइल का उत्पादन किया जा सकता है - आसानी से हटाया जा सकता है - व्यक्तिगत उत्पादन
प्रेस ब्रेक रोला-वी खरोंच के बिना मर जाता है, जब आप झुकते हैं तो फिल्म को वर्कपीस की सतह पर रखना सबसे अच्छा होता है। और हम आपके द्वारा मोड़ी गई प्लेट के अनुसार आपके लिए उपयुक्त रोल-वी डाई आकार की अनुशंसा करेंगे।
शिम स्टाइल एडजस्टेबल डाइज़ एडजस्टेबल लोअर डाइज़ को प्रेस ब्रेक में सबसे बहुमुखी परिवर्धनों में से एक माना जा सकता है। इस प्रकार के उपकरण के साथ, उद्घाटन 6.35 मिमी से 381 मिमी तक व्यवस्थित किए जा सकते हैं। आवश्यक उद्घाटन करने के लिए स्पेसर प्रदान किए जाते हैं। स्लॉटेड स्पेसर्स डाई ओपनिंग को बदलने के लिए आसानी से हटाने की अनुमति देते हैं। उपयोग में नहीं होने पर, डाई ब्लॉक के किनारों पर स्पेसर लगाए जाते हैं। इन मरो को ठोस लंबाई में प्रस्तुत किया जा सकता है या आसान संचालन के लिए खंडित किया जा सकता है।
स्ट्राइट ब्लेड का आकार: 835 * 146 * 26 मिमी, 90 डिग्री। सामग्री 42CrMo4 है, कठोरता HRC47 +/- 3 है
स्ट्राइट ब्लेड का आकार: 835 * 175 * 40 मिमी, 60 डिग्री। सामग्री 42CrMo4 है, कठोरता HRC47 +/- 3 है
स्ट्राइट ब्लेड का आकार: 835 * 146 * 26 मिमी, 90 डिग्री। सामग्री 42CrMo4 है, कठोरता HRC47 +/- 3 है
स्ट्राइट ब्लेड का आकार: 835 * 145 * 32 मिमी, 60 डिग्री। सामग्री 42CrMo4 है, कठोरता HRC47 +/- 3 है

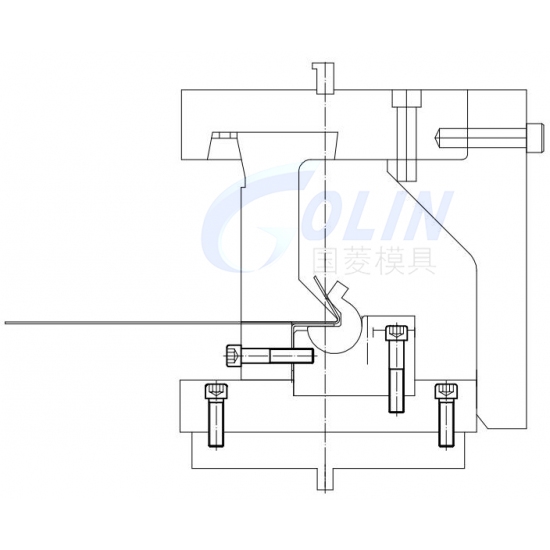

रोटरी मर जाता
है रोटरी मर जाता है कई झुकने ऑपरेशन लाभों के साथ एक महान विशेष टूलींग समाधान है। चूंकि घूमने वाले कैम की गति के साथ टन भार फैलता है, इसलिए एप्लिकेशन को कम टन भार की आवश्यकता होती है और ऑपरेटरों को संभालने के लिए झुकने वाली शीट को काफी आसान बनाता है। कुछ मामलों में, रोटरी टूल का उपयोग करने से श्रम लागत आधी हो सकती है, जब पारंपरिक रूप से एक से अधिक ऑपरेटर की आवश्यकता होती है, और सुरक्षा में सुधार होता है। कॉस्मेटिक अनुप्रयोगों के लिए, रोटरी झुकने से टन भार और भाग अंकन में बहुत कमी आती है, इसलिए चादरों को कम सुरक्षा की आवश्यकता हो सकती है और समाप्त उपस्थिति में सुधार हुआ है।
रोटरी डाई विशेषताएं:
नियंत्रित सामग्री चाबुक के कारण बड़े हिस्सों के लिए बेहतर सुरक्षा
सामग्री अंकन कम हो जाता है क्योंकि मरने के कंधे पर टन भार कम हो जाता है और घर्षण कम हो जाता है
किसी आवेदन पर टन भार में 50% या अधिक
की कमी श्रम आवश्यकताओं में संभावित कमी
उत्पाद मूल:
Maanshanब्रांड:
Golinशिपिंग बंदरगाह:
Shanghai portरंग:
Silverसमय - सीमा:
15-20 days after receiving the depositभुगतान:
T/T, Western union
सामग्री: 42CrMo
कठोरता: HRC47+/-3
बुझाना: पूरे शरीर का ताप उपचार
पैकेज: मल्टी प्लाईवुड
गोलिन शीट मेटल प्रोसेसिंग के क्षेत्र में हैं, और बेंडिंग टूल्स और क्राउनिंग टेबल के उत्पादन और बिक्री में लगे हुए हैं। गोलिन किसी भी प्रकार के प्रेस ब्रेक के लिए घूंसे की आपूर्ति कर सकता है और मर सकता है। ये उपकरण कठोर और जमीनी उच्च गुणवत्ता वाले स्टील्स C45 और 42CrMo से बने होते हैं। हमारी उत्पाद श्रृंखला में टूल प्रकार शामिल हैं जैसे: अमाडा / प्रोमेकैम, ट्रम्पफ / विला, बिस्ट्रोनिक / बेयलर, एलवीडी प्रकार, अमेरिकी प्रकार। Golin के पास एक आंतरिक अनुसंधान एवं विकास विभाग है जो तकनीकी रूप से उन्नत समाधानों को डिजाइन करने में विशेषज्ञता रखता है, हमारे तकनीकी विभाग के समर्थन से हम विशेष घूंसे की डिजाइन और आपूर्ति करने में सक्षम हैं और आपकी झुकने वाली परियोजना के लिए सही समाधान पर शोध करते हैं। प्रेस ब्रेक के लिए हमारी कंपनी द्वारा आपूर्ति किए जाने वाले उपकरण कुशल और टिकाऊ हैं, अत्याधुनिक तकनीक का उपयोग करने की क्षमता और उच्च योग्य कर्मचारियों की गारंटी के लिए धन्यवाद।
आकार:
गोलिन प्रेस ब्रेक टूलिंग की मानक लंबाई है:
दो प्रकार के L835mm और S415mm। प्रेस ब्रेक मशीन वर्कटेबल की लंबाई के अनुसार, इसका उपयोग संयोजन में किया जाता है।
मानक विभाजन आकार है:
ऊपरी पासा: 100 (बाएं) 10, 15, 20, 40, 50, 200, 300, 100 (दाएं) = 835 मिमी (सेट)
■ उपरोक्त मानक लंबाई के अतिरिक्त, यदि आपको किसी विशेष लंबाई को अनुकूलित करने की आवश्यकता है, तो कृपया समझाएं।
निचला मॉडल: 10,15,20,40,50,100,200,400 = 835 मिमी (सेट)
उपरोक्त मानक लंबाई के अलावा, यदि आपको किसी विशेष लंबाई को अनुकूलित करने की आवश्यकता है, तो कृपया समझाएं।
सामान्य प्रश्न
1. प्रश्न: क्या आप एक कारखाना या व्यापारिक कंपनी हैं? फैक्ट्री एक्सट्रूज़न का आपका अनुभव कैसा है?
ए: हम एक कारखाने हैं। 15 साल का विनिर्माण अनुभव। मानशान शहर में प्रमुख आपूर्तिकर्ता।
2. प्रश्न: क्या आप इन उत्पादों पर मेरा ब्रांड लोगो लगा सकते हैं?
ए: हाँ हम कर सकते हैं।
3. प्रश्न: आपकी ओईएम सेवा के लिए न्यूनतम आदेश मात्रा (एमओक्यू) क्या है?
ए: MOQ 1 पीसी है।
4. प्रश्न: भुगतान करने के बाद आप उत्पादों को कब भेज सकते हैं?
ए: उत्पादन का समय आम तौर पर 15-25 दिन होता है।
स्ट्राइट ब्लेड का आकार: 835 * 146 * 26 मिमी, 90 डिग्री। सामग्री 42CrMo4 है, कठोरता HRC47 +/- 3 है
स्ट्राइट ब्लेड का आकार: 835 * 97 * 26 मिमी, 90 डिग्री। सामग्री 42CrMo4 है, कठोरता HRC47 +/- 3 है, वजन 10.5 किग्रा है
विल प्रेस ब्रेक टूल का त्वरित लॉकिंग सिस्टम ग्राहकों के लिए इसे आसान बना सकता है। इस त्वरित लॉकिंग सिस्टम के लिए, उपयोग करने योग्य वजन 12 किग्रा से कम है, आमतौर पर खंडित उपकरणों और कुछ मानक लंबाई के लिए। यदि वजन 12 किग्रा से अधिक है, तो आमतौर पर एक सुरक्षा पिन प्रदान किया जाता है, जो आमतौर पर पूरे उपकरण पर लगाया जाता है।
एडजस्टेबल डाई सिस्टम एक ही प्रेस ब्रेक पर अलग-अलग वी ओपनिंग प्राप्त करता है। इस प्रतिरूपकता के लिए धन्यवाद, विभिन्न त्रिज्या और झुकने वाले कोण प्राप्त करना संभव है। एडजस्टेबल डाई सिस्टम सीरीज़ डाई एक ही कॉन्फ़िगरेशन में विभिन्न मोटाई की शीट को आराम से मोड़ने में मदद करती है। विभिन्न चौड़ाई ("वी" उद्घाटन) को आवश्यक विनिर्देशों के अनुसार समायोजित किया जा सकता है और समायोजन सलाखों के लिए धन्यवाद। शीट की मोटाई के अनुसार अलग-अलग उद्घाटन के साथ उपलब्ध है। चलती भागों की गति 3 तरीकों से होती है: शिम स्टाइल सिस्टम, मैनुअल सिस्टम और मोटराइज्ड सिस्टम। शिम स्टाइल सिस्टम को छोड़कर उपकरण 3 प्रमुख भागों से बना है: डाई की संरचना, समर्थन संरचना और समायोजन बार। समर्थन को विभिन्न स्पर्शों के साथ आपूर्ति की जा सकती है।
V63 बेंड 8mm शीट मेटल प्लेट, सिंगल v डाई साइज़: 835*80*75mm, V63,85 डिग्री। वज़न 29.2kg है। सामग्री 42CrMo4 है, कठोरता HRC52-58 है। और इसका उपयोग डाई होल्डर के साथ मिलकर किया जाएगा।
प्रेस ब्रेक हेमिंग फ्लैट के लिए वसंत के साथ मर जाता है, हम ग्राहक की झुकने की मोटाई के अनुसार वी खोलने को बदल सकते हैं। झुकने का चरण: 1. पहले झुकने वाला कोण 2. चपटा
प्रेस ब्रेक हेमिंग वसंत के साथ वसंत के साथ मर जाता है, हम ग्राहक की झुकने की मोटाई के अनुसार वी खोलने को बदल सकते हैं। झुकाव कदम: 1. पहले कोण कोण 2.flatting
यह ताज तालिका का आकार 95 * 9 0 मिमी है, एकल वी मर जाता है, स्वयं केंद्रित 2v मर जाता है इस प्रकार के साथ उपयुक्त हो जाता है। यह तालिका मोटर के साथ हो और हम आपके मशीन विनिर्देशों के अनुसार संशोधन कर सकते हैं।
Z बेंड्स या जॉगल्स के रूप में भी जाना जाता है, ऑफसेट पंच और डाई सेट एक ही समय में दो मोड़ बनाने में सक्षम है। यह उन अनुप्रयोगों के लिए समाधान है जिनमें सामग्रियों को एक साथ जोड़ने की आवश्यकता होती है या जब आपको दूसरा मोड़ बनाने की आवश्यकता होती है जो पहले मोड़ में हस्तक्षेप नहीं करेगा।
प्रेस ब्रेक रोला-वी बिना खरोंच के मर जाता है, जब आप झुकते हैं तो फिल्म को वर्कपीस की सतह पर रखना सबसे अच्छा होता है। और हम आपके द्वारा मोड़ी जाने वाली प्लेट के अनुसार आपके लिए उपयुक्त रोल-वी डाई आकार की सिफारिश करेंगे।
गुणवत्ता और सटीक इष्टतम सामग्री 42 CrMo4, 1100 - 1200 N/mm तक टेम्पर्ड 2 C45, 800 - 850 N/mm तक टेम्पर्ड 2 सी45, 650 - 800 एन/एमएम² बेंडिंग रेडियस/इनटेक रेडी, 52–55 HRC प्रेसिजन ग्राउंड तक कठोर एक्सचेंजेबिलिटी और पैरेललिज्म की गारंटी दो अलग-अलग मॉडल में पंच/टॉप-टूल क्लैम्पिंग खंडों में सरल दबाना <12,5 किग्रा खंडों में सुरक्षा पिन> 12,5 किग्रा सभी तकनीकी जानकारी के साथ टूल मार्किंग दोनों तरफ उपयोग करने योग्य सेल्फ सेंटरिंग
जब आप वर्कपीस को मोड़ते हैं तो प्रेस ब्रेक रिफ्लेक्शन मुआवजा क्राउनिंग टेबल की संरचना कोण और स्ट्रेटनेस के लिए झुकने की सटीकता का वादा कर सकती है
