शीट मेटल प्रसंस्करण में, प्रेस ब्रेक की अंतिम बेंडिंग सटीकता केवल मशीन की कठोरता (फ्रेम सटीकता) और टूलिंग की गुणवत्ता पर निर्भर नहीं करती, बल्कि बैक गेज सिस्टम पर भी निर्भर करती है, जिसे अक्सर “छिपे हुए नियंत्रक” के रूप में कम आंका जाता है।बेंडिंग प्रक्रिया का। मूल रूप से, बैक गेज सिस्टम एक उच्च-सटीक पोजिशनिंग डिवाइस है जो बेंडिंग से पहले शीट मेटल की फीडिंग स्थिति को नियंत्रित करता है। यह प्रत्येक बेंडिंग किनारे की आयामी स्थिरता को सीधे निर्धारित करता है। एक सटीक बैक गेज सिस्टम के बिना, सर्वोत्तम टूलिंग भी स्थिर और एकसमान बेंडिंग परिणामों की गारंटी नहीं दे सकती। उच्च-सटीकता और विविध शीट मेटल निर्माण की बढ़ती मांग के साथ, प्रेस ब्रेक बैक गेज पारंपरिक एकल-अक्ष पोजिशनिंग सिस्टम से बहु-अक्ष स्वचालित नियंत्रण प्रणालियों तक विकसित हो गए हैं, जैसे3+1 अक्ष, 4+1 अक्ष, 6+1 अक्ष, और इससे भी अधिक-अक्ष कॉन्फ़िगरेशन। तो, विभिन्न बैक गेज सिस्टम के बीच क्या अंतर हैं? और निर्माताओं को अपनी उत्पादन आवश्यकताओं के अनुसार सही कॉन्फ़िगरेशन कैसे चुनना चाहिए?

प्रेस ब्रेक बैक गेज कॉन्फ़िगरेशन के सामान्य प्रकार

वर्तमान में, मुख्यधारा के स्वचालित बैक गेज सिस्टम को तीन स्तरों में विभाजित किया जा सकता है:

· 3+1 अक्ष – मूल कॉन्फ़िगरेशन

· 4+1 अक्ष – उन्नत सामान्य-उपयोग कॉन्फ़िगरेशन

· 6+1 अक्ष – उच्च-सटीक बुद्धिमान कॉन्फ़िगरेशन

“+1 अक्ष” आमतौर पर एक सहायक लिफ्टिंग अक्ष को संदर्भित करता है, जिसका उपयोग फिंगर ऊंचाई समायोजन या बचाव गतियों को नियंत्रित करने के लिए किया जाता है। विभिन्न कॉन्फ़िगरेशन के बीच मुख्य अंतर गति अक्षों की संख्या और उनके नियंत्रण तरीकों में होता है।

3+1 अक्ष बैक गेज सिस्टम में X अक्ष, R अक्ष, Z अक्ष और एक सहायक अक्ष शामिल होते हैं। X अक्ष आगे और पीछे की पोजिशनिंग को नियंत्रित करता है, R अक्ष ऊर्ध्वाधर ऊंचाई को समायोजित करता है, और Z अक्ष फिंगर्स को एक साथ क्षैतिज रूप से स्थानांतरित करता है। बाएं और दाएं फिंगर्स स्वतंत्र समायोजन के बिना समकालिक रूप से चलते हैं। इसके लाभों में शामिल हैं: सरल संरचना、उच्च स्थिरता、आसान रखरखाव、उत्कृष्ट लागत प्रदर्शन；हालांकि, क्योंकि बाएं और दाएं फिंगर्स स्वतंत्र रूप से नहीं चल सकते, इसलिए असममित वर्कपीस या अलग-अलग चौड़ाई वाले उत्पादों के प्रसंस्करण में इसकी लचीलापन सीमित होती है।

3+1 अक्ष सिस्टम मुख्य रूप से समान आयामों वाले मानक बेंडिंग अनुप्रयोगों के लिए उपयुक्त है, जैसे दरवाजे के पैनल, कैबिनेट के साइड पैनल और अन्य पारंपरिक शीट मेटल भाग।

4+1 अक्ष बैक गेज – मुख्यधारा सामान्य-उपयोग समाधान

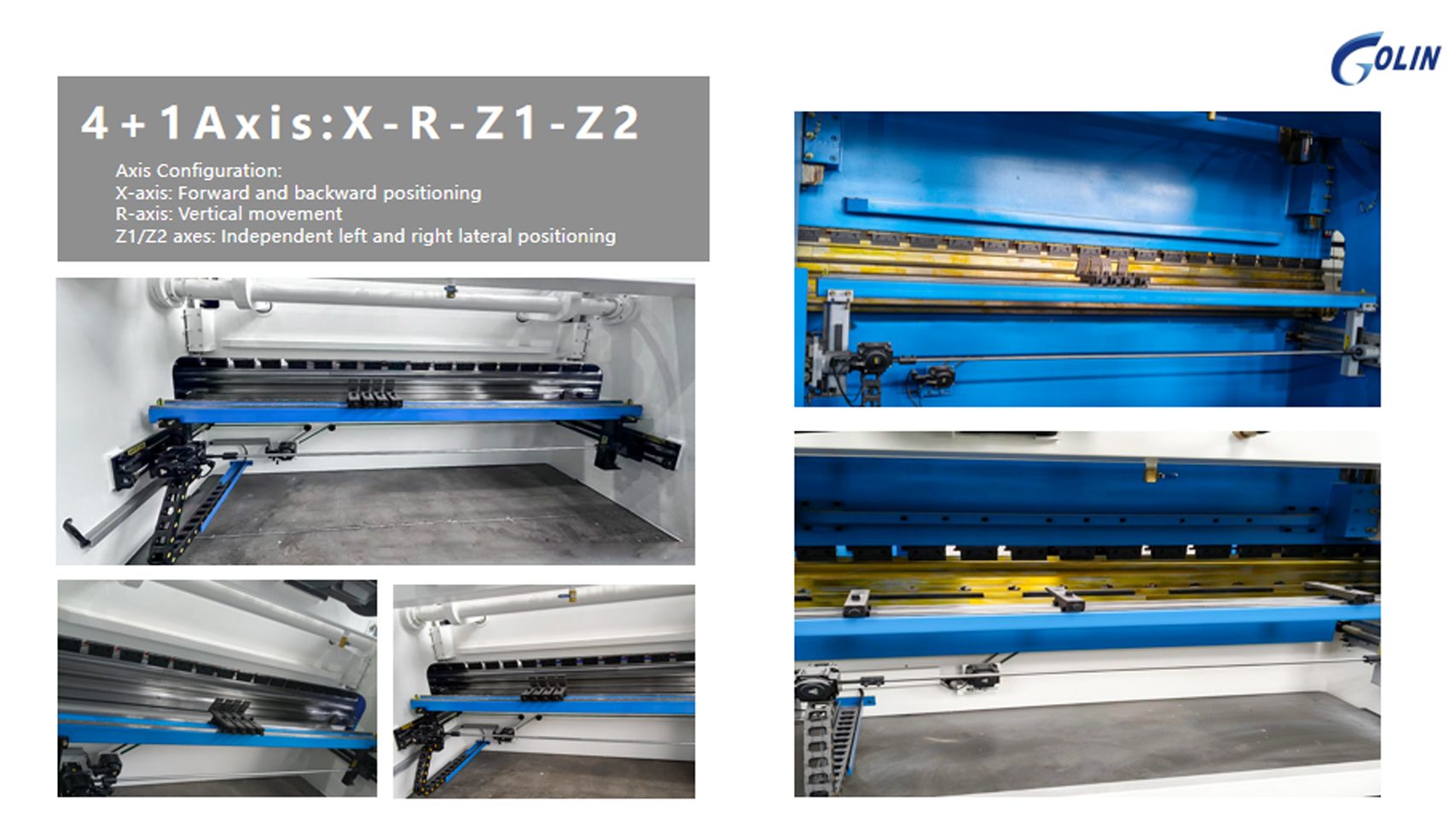

4+1 अक्ष बैक गेज सिस्टम वर्तमान में सबसे अधिक उपयोग किए जाने वाले कॉन्फ़िगरेशन में से एक है। इसमें शामिल हैं:

· X अक्ष (आगे और पीछे की पोजिशनिंग)

· R अक्ष (ऊर्ध्वाधर ऊंचाई समायोजन)

· Z1/Z2 अक्ष (स्वतंत्र बाएं और दाएं गति)

· एक सहायक अक्ष

इसकी सबसे बड़ी विशेषता यह है कि बाएं और दाएं फिंगर्स को स्वतंत्र रूप से नियंत्रित किया जा सकता है, जिससे अलग-अलग वर्कपीस के अनुसार अधिक लचीली पोजिशनिंग संभव होती है। 3+1 अक्ष सिस्टम की तुलना में, 4+1 अक्ष कॉन्फ़िगरेशन निम्न के लिए बेहतर अनुकूलन प्रदान करता है:

· अलग-अलग शीट आकार

· असममित वर्कपीस

· बहु-उत्पाद उत्पादन

यह बेंडिंग सटीकता और उत्पादन दक्षता में महत्वपूर्ण सुधार कर सकता है।

हालांकि, यह मुख्य रूप से एक समतल में पोजिशनिंग को अनुकूलित करने पर केंद्रित है और जटिल स्थानिक बचाव गतियां नहीं कर सकता।

4+1 अक्ष सिस्टम विविध प्रकार और विभिन्न आकारों के शीट मेटल उत्पादन के लिए आदर्श हैऔर मध्यम तथा बड़े पैमाने की विनिर्माण कंपनियों के लिए एक सामान्य विकल्प बन गया है।

6+1 अक्ष बैक गेज – उच्च-सटीक बुद्धिमान समाधान

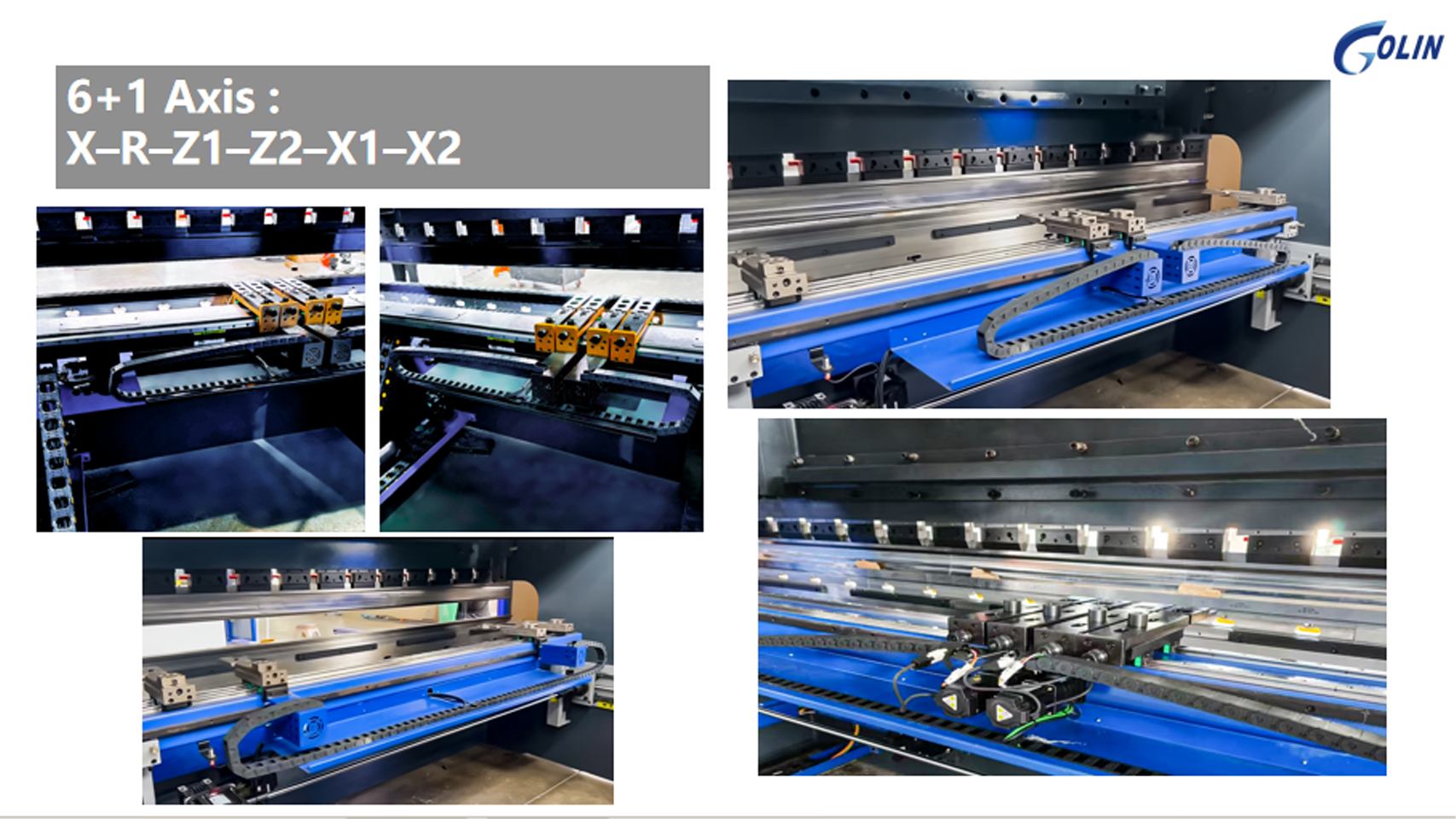

6+1 अक्ष बैक गेज सिस्टम में शामिल हैं:

· X अक्ष

· R अक्ष

· Z1/Z2 अक्ष

· कई अतिरिक्त सहायक अक्ष

4+1 अक्ष सिस्टम की तुलना में, यह अधिक स्वतंत्रता की डिग्री प्रदान करता है, जिससे फिंगर झुकाव, घुमाव और बहु-दिशात्मक सूक्ष्म समायोजन जैसी उन्नत गतियां संभव होती हैं।

इसके लाभों में शामिल हैं:

· स्वचालित बहु-दिशात्मक पोजिशनिंग

· बेंडिंग हस्तक्षेप से प्रभावी बचाव

· जटिल और अनियमित वर्कपीस के लिए क्षमता

· मैनुअल समायोजन समय में कमी

· स्वचालन दक्षता में सुधार

हालांकि, 6+1 अक्ष सिस्टम के लिए अधिक निवेश की आवश्यकता होती है और प्रोग्रामिंग तथा कमीशनिंग कौशल पर अधिक मांग होती है।

यह मुख्य रूप से इसके लिए डिज़ाइन किया गया है:

· बड़े शीट मेटल घटक

· उच्च-सटीकता वाले पुर्जे

· स्वचालित उत्पादन लाइनें

· ऑटोमोटिव, एयरोस्पेस और सटीक उपकरण निर्माण जैसे उद्योग

6+1 अक्ष बैक गेज प्रणाली उन कंपनियों के लिए एक आदर्श समाधान है जो बुद्धिमान विनिर्माण और उच्च उत्पादन दक्षता की दिशा में उन्नयन कर रही हैं।

सही बैक गेज कॉन्फ़िगरेशन कैसे चुनें?

बैक गेज कॉन्फ़िगरेशन चुनते समय वर्कपीस की संरचना और जटिलता महत्वपूर्ण कारक होते हैं। समान आयामों और सरल बेंडिंग संचालन वाले मानक वर्कपीस के लिए, जैसेदरवाज़े के पैनल और कैबिनेट के साइड पैनलके लिए, एक3+1 अक्ष बैक गेज प्रणाली अपनी सरल संरचना, उच्च स्थिरता और उत्कृष्ट लागत प्रदर्शन के कारण बुनियादी उत्पादन आवश्यकताओं को पूरा कर सकती है। बार-बार आकार में बदलाव वाले उत्पादों या असममित वर्कपीस के लिए, एक4+1 अक्ष बैक गेज प्रणाली की अनुशंसा की जाती है। इसके स्वतंत्रZ1/Z2 अक्ष बाएँ और दाएँ फिंगर को अलग-अलग चलने की अनुमति देते हैं, जिससे पोजिशनिंग लचीलापन और अनुकूलन क्षमता में काफी सुधार होता है।

बहु-चरणीय बेंडिंग, जटिल आकारों या उच्च-सटीकता वाले घटकों, जैसेऑटोमोटिव पुर्जे और सटीक उपकरण घटकके लिए, एक6+1 अक्ष बैक गेज प्रणाली अधिक स्वतंत्रता की डिग्री प्रदान करती है और अधिक सटीक स्थानिक पोजिशनिंग सक्षम बनाती है, जिससे यह जटिल प्रसंस्करण अनुप्रयोगों के लिए एक आदर्श समाधान बनती है।

उत्पादन आवश्यकताओं के अनुसार चुनें

उत्पादन मोड और सटीकता आवश्यकताएँ मिलकर आदर्श बैक गेज कॉन्फ़िगरेशन निर्धारित करती हैं। एकल उत्पादों के बड़े पैमाने पर उत्पादन के लिए, 3+1 अक्ष प्रणालीकी अनुशंसा की जाती है क्योंकि यह स्थिर संचालन, सरल नियंत्रण और कम निवेश तथा रखरखाव लागत प्रदान करती है।छोटे बैच और बहु-विविधता वाले उत्पादन के लिए, 4+1 अक्ष प्रणालीअधिक उपयुक्त है। स्वतंत्र बाएँ और दाएँ फिंगर नियंत्रण अलग-अलग वर्कपीस आकारों के लिए त्वरित अनुकूलन की अनुमति देता है और सेटअप समय को कम करता है।रोबोटिक लोडिंग/अनलोडिंग या बुद्धिमान स्वचालन की आवश्यकता वाली उत्पादन लाइनों के लिए, 6+1 अक्ष प्रणालीउच्च लचीलापन और स्वचालित विनिर्माण के साथ बेहतर संगतता प्रदान करती है।

सटीकता आवश्यकताओं के संदर्भ में:

· मानक शीट मेटल प्रसंस्करण → 3+1 अक्ष

· सटीक शीट मेटल निर्माण → 4+1 अक्ष

· उच्च-स्तरीय विनिर्माण अनुप्रयोग → 6+1 अक्ष

सटीकता की आवश्यकता जितनी अधिक होगी, उन्नत गति नियंत्रण क्षमता की मांग उतनी ही अधिक होगी।

प्रेस ब्रेक विनिर्देशों के अनुसार चुनें

प्रेस ब्रेक की कार्य लंबाई और प्रसंस्करण सीमा भी बैक गेज प्रणाली के चयन को प्रभावित करती है। छोटे और मध्यम आकार के प्रेस ब्रेक के लिए, 3+1 अक्ष या 4+1 अक्ष प्रणालीआमतौर पर उत्पादन आवश्यकताओं को पूरा करने के लिए पर्याप्त होती है।4000mm से अधिक बड़े प्रेस ब्रेक के लिए, 4+1 अक्ष या 6+1 अक्ष प्रणालीबड़े आकार के वर्कपीस को संसाधित करते समय स्थिर पोजिशनिंग सटीकता सुनिश्चित करने के लिए अनुशंसित है.

संतुलित प्रदर्शन और निवेश लागत

हालांकि अधिक अक्ष अधिक लचीलापन प्रदान करते हैं, वे उपकरण लागत भी बढ़ाते हैं और उच्च स्तरीय प्रोग्रामिंग तथा कमीशनिंग कौशल की आवश्यकता रखते हैं। इसलिए, बैक गेज प्रणाली का चयन करते समय निर्माताओं को कई कारकों पर विचार करना चाहिए, जिनमें शामिल हैं:

· उत्पाद का प्रकार

· वर्कपीस की जटिलता

· उत्पादन मात्रा

· सटीकता की आवश्यकताएं

· भविष्य की स्वचालन योजनाएं

केवल सही कॉन्फ़िगरेशन का चयन करके ही कंपनियां प्रसंस्करण दक्षता, मोड़ने की सटीकता और निवेश लागत के बीच सर्वोत्तम संतुलन प्राप्त कर सकती हैं।

प्रेस ब्रेक बैक गेज प्रणाली का अक्ष विन्यास सीधे मोड़ने की सटीकता और दक्षता को प्रभावित करता है: 3+1 अक्ष किफायती और व्यावहारिक है, 4+1 अक्ष अधिकांश अनुप्रयोगों के लिए उपयुक्त है, और 6+1 अक्ष उच्च-सटीकता तथा जटिल प्रसंस्करण के लिए डिज़ाइन किया गया है।प्रणाली का चयन करते समय, कंपनियों को उत्पाद संरचना, सटीकता आवश्यकताओं, मशीन विनिर्देशों, उत्पादन मात्रा और स्वचालन आवश्यकताओं पर विचार करना चाहिए। वास्तविक उत्पादन परिस्थितियों के अनुसार सही कॉन्फ़िगरेशन चुनने से दक्षता और उत्पाद गुणवत्ता में सुधार किया जा सकता है।GOLIN पूर्ण 3+1, 4+1 और 6+1 अक्ष बैक गेज समाधान प्रदान करता है, जिनमें अनुकूलित विकल्प उपलब्ध हैं, और शीट मेटल निर्माण कंपनियों के लिए उच्च-सटीकता तथा अत्यधिक स्थिर पोजिशनिंग समाधान उपलब्ध कराता है।
